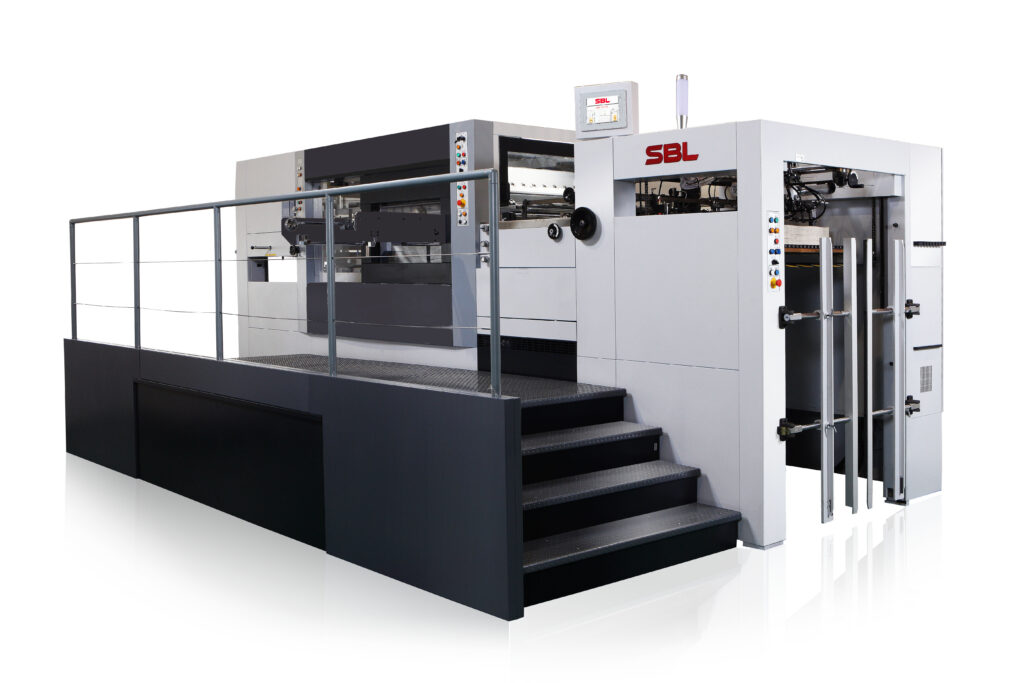

高性能自動平盤軋盒機

SBL-1060SE

最大用紙尺寸1060 x 760 mm
最小用紙尺寸400 x 350mm
最大軋紙尺寸1045 x 745 mm
最小抓紙寬度11mm
最大軋切壓力300 噸
夾框尺寸1075 x 769 mm
底板尺寸1076 x 756 mm
用紙厚度0.1mm~2mm (80~1400gsm)
瓦楞紙≦4mm
軋刀高度23.6mm
最高軋切速度8000S/H
軋切精度±0.075mm
總電力20KVA
機器尺寸規格 (mm)5885L × 2204W × 2133H
機器總重量 (大約)16.5 Tons
送紙部疊紙高度 (含棧板)950mm
送紙部疊紙高度 (含棧板)(無不停機裝置)1250mm
收紙部疊紙高度950mm
加高400mm送紙部高度 (選配)1650mm
版本V.02
小張紙機構(選配)320mm x300mm
咬口可縮小規格 (最小值)3mm

飛達送紙部

*新式吸嘴頭→紙張較不易刮傷
* 雙桿式固定飛達頭→穩固不易晃動
* 全新飛達結構設計:
  • 二吸連桿運作更加平順
  • 壓腳不會造成踢紙
  • 分氣閥與凸輪時序緊密配合
* 渦桿式主昇馬達→上升更加平順,不易打滑過載
* 搖臂式兩張紙機構→反應更得靈敏
* 新式送紙壓輪結構→輪子不易左右晃動
* 伺服送紙機構(選配):
  • 高速進紙時,前檔定位更加精準
  • 薄紙較不易凹陷變形
  • 可因應不同紙張大小進行進紙調整

進紙模切部

* 上、下模採中心定位→可因應不同機台共用底板
* 下模鋁製微調機構→底板可前後、左右各1.5mm調整
* 上、下模採氣動鎖模→操作更加便利
* 下模採氣墊設計→抽取模板更加省力
* 電動昇退壓設計→可設定到0.001mm,設定模壓更加精確
* 風冷式油溫冷卻系統→主機運轉更加穩定
* 分散式動力傳遞→確保軸心不易磨損
* 全新車壁主體結構設計:
  • 確保大噸數模切不易變形
  • 模切平面精度更佳

除屑清廢特色說明

* 去紙動作重新優化改進→廢料更易敲落
* 傳動結構改進及輕量化→軸承及凸輪較不易磨損


收紙全清部

* 採用氣動側拍→因應不同紙張及大小,可自行決定拍擊時間及次數

* 伺服毛刷機構→因應不同紙張大小,可自由調整壓紙時間
